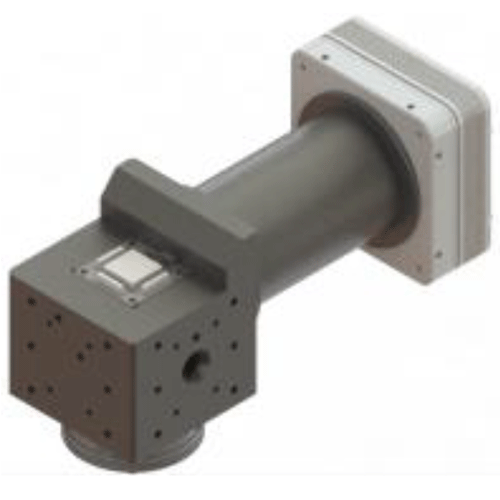

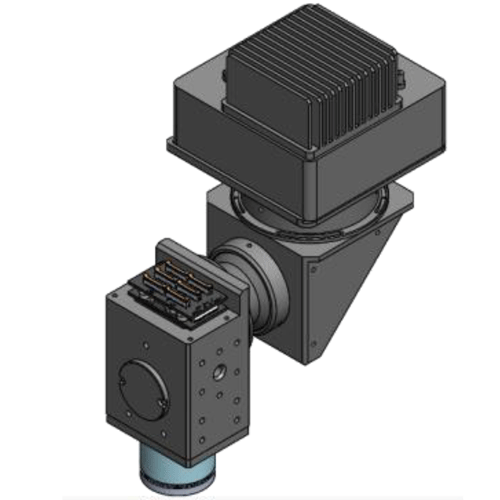

3D 라인 스캐너

에스디옵틱스의 3D 라인 스캐너는 2D 라인 스캐너와 초고속 z축 가변 초점을 구현하는 당사의 MALS™ 렌즈의 기능을 결합하여 개발한 세계 최초 고속EDoF 2D/3D 라인 스캐너 입니다.

TDI 라인 카메라의 AREA Mode와 WiseScope의 초고속 Z축 가변초점 기술을 융합하여, 라인스캔 방식으로 실시간 3D 이미징, AIF(All- in-Focus) 이미지, 복합 조명 및층간 분석을 지원합니다.

Features

· TDI 라인 카메라의 AREA Mode 사용 (예. 256 밴드) · Z축 제어 없이 반복성, 정확도가 높은 다초점 이미지 촬영· 복합 조명 / 특정 조명을 선택하여 이미지 촬영 · 실시간 3D 이미지 취득· 3D Depth 정보를 활용한 층간 분석 지원

		1x	2.5x	5x
TDI Camera	Model	VT-12K5X-H200	VT-16K5X-H300A	VT-16K5X-H300A
	Pixel Size	5.0μm	5.0μm	5.0μm
	Use number of Pixels	8,000 (@12,480)	13,680 (@16,384)	12,000 (@16,384)
	Image Height	40mm (@62.4mm)	68.4mm (@81.925mm)	60mm (@81.925mm)
Magnification		1x	2.5x	5x
Camera Mount		M72	M95	M95
NA		0.067	0.085	0.128
DOF		122μm	76μm	33μm
FOV (Width)		40mm	27.36mm	12mm
Pixel Resolution		5μm	2μm	1μm
Scanning Range		7mm	2.5mm	1.1mm
Depth Resolution		21.9μm	8.0μm	3.5μm
WD		48.8mm	71.5mm	48.0mm
