광학 현미경

3D 검사 현미경 모듈

에스디옵틱스는 세계적인 광학 회사인 칼자이스와 오랜 합동 개발을 통해기존의 디지털 현미경에서 한층 업그레이드 된 디지털 방식의 3D 현미경 검사기‘Visoner 1’을 출시하였습니다.

칼자이스의 ‘Visioner 1’은 에스디옵틱스의 핵심 기술 초고속 가변 초점 소자(MALS™)를 활용하여 심도 이슈를 극복하고 최초의 Real-time 3D 현미경을 실현시켰습니다.
MALS™는 별도의 액츄에이터 없이 자동으로 초점을 잡는 렌즈 기술로 기존 시스템보다 100배 이상 빠른 가변 속도가 구현 가능합니다.

Zeiss는 Visioner 1의 공식 Release 사이트에서 MALS™ 기술이적용된 새로운 디지털 현미경이며 단차 이슈에 의한 초점에 구애 받지 않는 가장 빠르고 쉬운 디지털 현미경로서 타의 추종을 불허하는 성능을 가진다고 소개하고 있습니다.

에스디옵틱스는 세계적인 광학 회사인 칼자이스와오랜 합동 개발을 통해 기존의 디지털 현미경에서 한층 업그레이드 된 디지털 방식의 3D 현미경 검사기‘Visoner 1’을 출시하였습니다.

칼자이스의 ‘Visioner 1’은 에스디옵틱스의 핵심 기술 초고속 가변 초점 소자(MALS™)를 활용하여 심도 이슈를 극복하고 최초의 Real-time 3D 현미경을 실현시켰습니다.
MALS™는 별도의 액츄에이터 없이 자동으로 초점을 잡는 렌즈 기술로 기존 시스템보다 100배 이상 빠른 가변 속도가 구현 가능합니다.

Zeiss는 Visioner 1의 공식 Release 사이트에서 MALS™ 기술이 적용된 새로운 디지털 현미경이며 단차 이슈에 의한 초점에 구애 받지 않는 가장 빠르고쉬운 디지털 현미경로서 타의 추종을 불허하는성능을 가진다고 소개하고 있습니다.

Product Configuration

Zeiss ‘Visioner 1’ with

Visioner 1 공식 소개 사이트 바로가기

칼자이스사의 Visioner 1은 독립형 타입의 3D 디지털 현미경입니다.조명과 수동 XY 스테이지 기능을 갖추고 있으며 사용자의 용도에 따라 다양한 배율의 객관적 렌즈로 대체할 수 있습니다.

칼자이스사의 Visioner 1은 독립형 타입의 3D 디지털 현미경입니다.조명과 수동 XY 스테이지 기능을 갖추고 있으며 사용자의 용도에 따라 다양한 배율의객관적 렌즈로 대체할 수 있습니다.

LED 링조명, 동축조명 수동 X-Y 스테이지 교체가능 대물렌즈 (2.5x, 0.35x) 수동 포커스 노브 제어 드라이버 소프트웨어

Product Feature

고전 현미경 시스템은 단차가 있는 대상을 검사할 때 일반적으로 Z축을 움직여 초점을 맞추기 때문에 시간이 많이 소요됩니다.ZEISS ‘Visioner 1’에 적용된 에스디옵틱스의 MALS™기술은 실시간 확장 깊이 필드의(Extended Depth of Field) 광학 검사를 가능하게 합니다.

MALS™는 micro-mirro가 일정하게 배열된 가상 렌즈입니다. 각 Micro-mirror은 곡률과 광학 표명을 형성하기 위해 회전합니다. 이와 같이 각각의 개별 micro-mirror 변화를 통해 초점에 맞는 렌즈 곡률을 형성하기 때문에, Z축 이동이나 재초점 맞추는 과정없이 초점에 맞는 이미지 생성이 가능합니다.

고전 현미경 시스템은 단차가 있는 대상을 검사할 때일반적으로 Z축을 움직여 초점을 맞추기 때문에 시간이 많이 소요됩니다. ZEISS ‘Visioner 1’에 적용된 에스디옵틱스의 MALS™기술은 실시간 확장 깊이 필드의(Extended Depth of Field) 광학 검사를 가능하게 합니다.

MALS™는 micro-mirro가 일정하게 배열된 가상 렌즈입니다. 각 Micro-mirror은 곡률과 광학 표명을 형성하기 위해 회전합니다. 이와 같이 각각의 개별 micro-mirror 변화를 통해 초점에 맞는 렌즈 곡률을 형성하기 때문에 Z축 이동이나 재초점 맞추는 과정없이 초점에 맞는 이미지 생성이 가능합니다.

MALS™ ? Micro-mirror Array Lens System MEMS Fab. 기술로 제작된 초고속 가변 초점 디지털 렌즈 시스템

MALS™는 MEMS기술로 제작된 수천 개의 Micro Mirror들로 구성

MALS™ 초고속 가변 초점 렌즈의 원리

곡률을 갖는 반사경을 반도체 웨이퍼 상의 마이크로미러로 재현한 Digital Lens

이미지 취득 방법

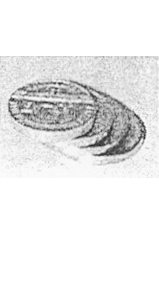

  • Object

  • Acquire plural number of 2-D images with different focal lengths

  • 2D all-in-focus Image

    3D DepthInformation

General Image

All-in-Focus Image

Depth Information

rendering

- High Speed Vari-focusing- Estimate sharpness images- Fusion the focused images to reconstruct
   All-in-Focus image

- Multi focus images - Measure sharpness to estimate the focuses - Use depth information to reconstruct as
   3D Image

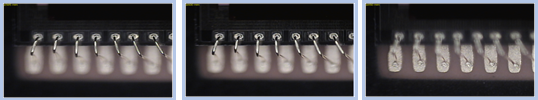

실시간 All-In-Focus 이미지 생성

일반현미경
